蔬菜加工廢水處理系統

一、工程概況

       本技術方案是洗菜污水處理方案，污水處理項目按1套800噸/天設計所作。本污水處理系統污水來源為蔬菜清洗加工污水。蔬菜加工污水如果直接排放會污染周邊環境，且排污口屬于國家南水北調水域內，因此必須對排放的污水進行處理，使處理后的排放水達標排放。

       根據實際情況，針對本處理工程，在處理工藝上采用固定式格柵+回轉式格柵+溶氣氣浮機+生物接觸氧化法+臭氧發生器處理技術，工藝先進，處理效果好，處理后的排放水可達到國家《山東省南水北調沿線水污染物綜合排放標準》排放標準，并可按需要實現回用。

二、設計依據

1、《城市區域環境噪聲標準》（GB3096-93）；

2、《室外排水設計規范》（GBJ14-87）(1997年版)；

3、《給水排水工程建筑物結構設計規范》（GB50069-2002）；

4、《山東省南水北調沿線水污染物綜合排放標準》（DB37/599-2006）。

5、《水污染排放標準》                  GB4426-89

6、《建筑結構設計規范》                GBJ9-87

7、《混凝土結構設計規范》               GBJI0-89

8、《建筑地基基礎設計規范》             GBJ7-89

9、《建筑結構設計統一標準 》           GB68-84

10、《給排水設計手冊》及有關設計規范

11、《低壓配電裝置及線路設計規范》         （GB50054-92）；

12、《電力裝置的繼電保護和自動裝置設計規范》（GB50062-92）；

三、設計原則

1、充分考慮二次污染的防治，設備要求噪聲低，處理站附近區域無明顯異味，處理設施要有密封措施，盡量減少對周圍環境的影響；

2、系統操作簡單，維護管理方便；

3、處理系統能自動運行，經常性運行費用低，投資??；

4、污泥產生量少，并能保證污泥有可靠的出路；

5、處理設施應具有較大的適應性、應急性、可滿足水質、水量的變化，并考慮突發事故狀態的各種應急措施。

四、設計參數

1、污水性質：蔬菜加工污水

2、污水水量：800m3/D

3、進出水水質：

進水為蔬菜加工污水；處理設備的出水水質達到國家《山東省南水北調沿線水污染物綜合排放標準》

序號	污 染 物		重點保護區域	一般保護區域
1	pH		6月9日	6月9日
2	色度(稀釋倍數)	醫療機構	30	30
		其他排污單位	40	50
3	懸浮物(SS)	醫療機構	30	30
		其他排污單位	50	70
4	五日生化需氧量(BOD5)		20	20
5	化學需氧量(CODcr)	石油化工工業（包括石油煉制）、醫療機構	60	60
		啤酒工業	60	80
		其他排污單位	60	100
6	石油類		3	5
7	動植物油		5	10
8	揮發酚		0.2	0.5
9	總氰化合物		0.2	0.5
10	硫化物		0.5	1
11	氨氮		10	15
12	氟化物		8	10
13	磷酸鹽(以P計)		0.3	0.5

五、設計范圍

       污水處理站范圍內的污水處理建（構）筑物及配套建（構）筑物的工藝、土建、電氣、儀表及供電線路及進出水管線的設計。

六、工藝選擇

1、污水特點

       水質濃度不是很高且穩定，由于該地區有機蔬菜清洗產業沒有涉及或者很少涉及到需要進行漂燙的產品，所以污水中的可生化性不高，屬低濃度有機污水。

2、工藝確定

       污水水質按常規設定：CODCr ≤1500mg/l，BOD5 ≤800mg/l，及結合我公司以往工程實例，推薦使用固定式格柵+回轉式格柵+溶氣氣浮機+生物接觸氧化+臭氧發生器法為主體的處理方法。

       污水通過人工格柵攔污進入調節池，固定式人工格柵將污水中的菜葉等大體積的懸浮物進行攔截，該設備是結構簡單，有效節省了成本，且清撈比較方便。設置調節池的目的主要是調節污水的水量和水質。

       調節池內污水通過電磁閥的控制泵入回轉式格柵，去除較小直徑的顆粒狀雜質，后進入溶氣氣浮機，污水首先進入曝氣區，與微氣泡充分混合，微氣泡在上升的過程中將固體懸浮物帶到水面，刮泥機沿液面運行將懸浮物刮到傾斜的金屬板上，再將其推入污泥排放管槽，通過污泥排放管槽流入污泥收集器,刮泥機動力只有0.5kW。污水凈化后在排放前會經過斜板下方的溢流槽，溢流槽用來控制氣浮槽的水位，確保槽中的液體不會流入污泥排放管道，開放的咽流管道從曝氣段沿著氣浮槽的底部伸展。在產生微氣泡的同時，渦凹曝氣機會在有回流管的池底形成一個負壓區，這種負壓作用會使廢水從池子的底部回流到曝氣區，然后又返回氣浮段。這個過程確保沒有進流量的情況下，氣浮仍不斷進行。

       水解酸化處理是利用厭氧菌的發酵作用，去除廢水中的有機物，通常需要時間較長。厭氧發酵過程可分為水解階段、酸化階段和甲烷化階段，水解酸化的產物主要是小分子有機物，使污水中溶解性有機物顯著提高；由于微生物對有機物的攝取只有溶解性的小分子物質才可直接進入細胞內，而不溶性大分子物質首先要通過胞外酶的分解才得以進入微生物體內代謝。經研究發現，將厭氧過程控制在水解階段和酸化階段，可以在短時間內和相對高的負荷下獲得較高的懸浮物去除率，改善和提高原水的可生化性和溶解性。水解酸化不需要水、氣、固三相分離器，出水無厭氧發酵的不良?xì)馕丁?/p>

       經厭氧酸化處理后的污水進入接觸氧化池，利用風機提供的空氣和污水中的有機物繁殖微生物，降解污水中的污染物，從而達到處理的目的。

       處理完的水進入強氧化池，經臭氧發生器發生器氧化后去除農藥殘留即可直接排放。

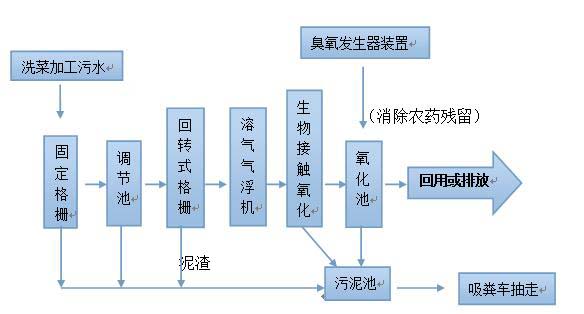

污水處理工藝流程如下：

七、主要構筑物、設備設計參數

1、人工格柵

材   質：Q235防腐

間   隙：5mm

數   量：1個

2、調節池

停留時間：6h

占地尺寸：7000×5000×5000mm

材    質：鋼砼

數    量：1座

3、回轉式格柵

 型    號：JWL-40

 數    量：1臺

 材    質：碳鋼機體，不銹鋼濾網

3、潛污泵（一用一備）

型    號：25WQ40-12-2.2

流    量：40m3/h

揚    程：12m

功    率：2.2kW

數    量：2臺

4、溶氣氣浮機

規格：5840×2700×2300mm

材    質：碳鋼材質

防腐材料：船用環氧樹脂漆

數    量：1個

5、一體化污水處理設備

規    格：35000×2400×2600mm

材    質：碳鋼材質

防腐材料：船用環氧樹脂漆

數    量：1臺

6、氧化裝置（去除殘留農藥）

臭氧發生器裝置

電壓/功率：                      電壓220V/功率0.75KW

數量：                           1臺

產量：                           50g/L

八、主要設備一覽表

序號	材料名稱	規格、型號	單位	數量	備注
	一、土建設施（由業主自備）
1	格柵池	1.5×0.5×0.7m	座	1	鋼砼
2	1#調節池	8×8×4.5m	座	1	鋼砼
3	2#調節池	8×3×4.5m	座	1	鋼砼
4	污泥池	4.5×4×4.5m	座	1	鋼砼
5	消毒池	3×4×4.5m	座	1	鋼砼
	造價估算
	二、工藝設備
	1.微濾機
1	污水泵	QW40-9-2.2	1	臺	2.2KW
2	機架	型鋼	1	臺	碳鋼防腐
3	減速機	1.1KW	1	臺	含電機
4	齒輪		1	套	鑄鐵
5	布漿管	含布水器	1	根	碳鋼防腐
6	濾網	雙濾網	1	套	不銹鋼304
7	滾輪	含軸承	4	個	尼龍
8	護板	擋水	1	套	碳鋼防腐
	2、溶氣氣浮機
1	污水泵	QW40-9-2.2	2	臺	2.2KW
2	設備箱體	ZYWF-35	1	臺	碳鋼防腐
3	進水混合裝置	回轉型	1	套	碳鋼防腐
4	氣浮區上升穩流裝置	上升均勻減速	1	套	碳鋼防腐
5	清水收集裝置	從分離區均勻出水	1	套	碳鋼防腐
6	出水調節裝置	手輪調節	1	套	調節氣浮液位
7	刮渣電機、減速機	擺線針輪減速機	1	臺	含傳動
8	軸承	UCP	4	個	含軸承座
9	刮渣板	寬180mm	4	套	橡膠
10	刮渣板支架	ZYCZ	4	套	不銹鋼
11	浮渣槽	自留出渣	1	套	碳鋼防腐
12	釋放器	TJ型	2	個
13	釋放器支架	支撐釋放器	2	套	碳鋼防腐
14	溶氣罐	Ф500*1500mm	1	個	碳鋼防腐
15	玻璃管支架	ZYGY	2	個	Ф12
16	液位控制器	浮球型	1	個	控制液位
17	回流泵	ZYGB	1	個	3KW
18	空壓機	0.7MPa	1	臺	2.2KW
19	加藥裝置	Ф800	2	套	碳鋼防腐（含溶藥攪拌裝置及藥泵）
20	電控柜	ZYDK	1	臺	手、自一體
	3、一體化污水處理設備（A+O+O）
1	人工格柵	HG-400	件	1	碳鋼防腐
2	地埋式一體化設備	WSZ-35	臺	1	碳鋼防腐
3	風機	ZYFJ-100,N=11kw	臺	2	一備一用
4	微孔曝氣裝置	Ф200	套	2	微孔
5	厭氧生物填料	Ф150	套	1	PP
6	厭氧生物填料支架	圓鋼、型鋼	套	1	鋼結構防腐
7	好氧生物填料	Ф150	套	2	PP
8	好氧生物填料支架	圓鋼、型鋼	套	2	鋼結構防腐
9	斜管填料	0.87m	套	1	PP
10	填料支架	圓鋼、型鋼	套	1	鋼結構防腐
11	設備管配件	/	套	1	/
12	浮球控制器	QKE	套	1	自動控制
13	控制系統	ZYDK	套	1	手自一體
14	布水裝置	四路均勻布水	套	1	碳鋼防腐
15	溢流出水裝置	溢流堰出水	套	1	碳鋼防腐
16	污泥收集裝置	倒錐沉淀	套	1	碳鋼防腐
17	設備管配件	/	套	1	/
	4、臭氧發生器
1	Q=50g/L
	設備總價	39.8萬元
	總價	肆拾柒萬叁仟圓整（￥ 473000.00元）
		此金額含稅含指導安裝費

以上設備免費質保一年，出現任何質量問題（非人為），公司售后人員24小時內到達現場。

九、主體土建一覽表

序號	材料名稱	規格、型號	單位	數量	備注
	一、土建設施（由業主自備）
1	格柵池	1500*500*700mm	座	1	鋼砼
2	調節池	7000mm×7000mm×4000mm	座	1	鋼砼
3	厭氧池	7000mm×7000mm×4000mm	座	1	鋼砼
4	兼氧池	7000mm×7000mm×4000mm	座	1	鋼砼
5	好氧池	7000mm×7000mm×4000mm	座	1	鋼砼
6	氧化池	7000mm×3500mm×4000mm	座	1	鋼砼
7	污泥池	7000mm×3500mm×4000mm	座	1	鋼砼
8	造價估算	39萬元
	二、配套設備
	1、溶氣氣浮機
1	設備	5.8m*2.7m*2.3m	臺	1	碳鋼防腐
2	污水泵	QW	臺	1	2.2KW
3	攪拌	150L	個	2	含攪拌裝置
4	加藥罐	180L	個	2	與攪拌罐對接
5	藥泵	0.3m3	臺	2	0.1KW
6	曝氣電機	ZYBJ	臺	1	4級
7	支撐體	ZYAZ	個	1	不銹鋼
8	葉輪	ZYAY	個	1	不銹鋼
9	曝氣機主軸	ZYAZZ	根	1	不銹鋼
10	電機座	ZYAD	個	1	碳鋼防腐
11	走臺	ZYZT	套	1	碳鋼防腐
12	清水收集裝置	從分離區均勻出水	套	1	碳鋼防腐
13	出水調節裝置	手輪調節	套	1	調節氣浮液位
14	刮渣電機、減速機	擺線針輪減速機	臺	1	0.55KW
15	大、小鏈輪	10A	個	2	碳鋼防腐
16	軸承及軸承座	ZYUZ	個	4	UCP
17	刮渣板	寬180mm	套	1	橡膠
18	刮渣板支架	ZYGZ	套	1	不銹鋼
19	浮渣槽	自留出渣	套	1	碳鋼防腐
20	設備管配件	/	套	1	閥門、法蘭等
21	浮球控制器	ZYYK	套	1	自動控制
22	控制系統	ZYDK	套	1	手、自一體
	2、生化處理設備配件（A+O+O）
1	人工格柵	HG-400	件	1	碳鋼防腐
2	污水泵	QW40-12-2.2	臺	2	一備一用
3	風機	ZYFJ-100,N=11kw	臺	2	一備一用
4	微孔曝氣裝置	Ф215	套	2	微孔
5	組合填料	Ф150	套	1	PP
6	彈性填料	Ф150	套	2	PP
7	斜管填料	0.87m	套	1	PP
8	填料支架	圓鋼、型鋼	套	4	鋼結構
9	設備管配件	/	套	1	/
10	浮球控制器	QKE	套	2	自動控制
11	控制系統	ZYDK	套	1	手自一體
12	布水裝置	四路均勻布水	套	1	Q235
13	溢流出水裝置	溢流堰出水	套	1	Q235
14	污泥收集裝置	倒錐沉淀	套	1	Q235
15	設備管配件	/	套	1	/
16	浮球控制器	QKE	套	2	自動控制
17	控制系統	ZYDK	套	1	手自一體
18	布水裝置	四路均勻布水	套	1	Q235
19	溢流出水裝置	溢流堰出水	套	1	Q235
20	污泥收集裝置	倒錐沉淀	套	1	Q235
21	設備管配件	/	套	1	/
22	浮球控制器	QKE	套	2	自動控制
	4、臭氧發生器
1	Q=50g/L
	配套設備總價	24萬元
	總價	陸拾叁萬圓整（￥ 630000.00元）

十、售后服務方式

電話支持：我們接到用戶的技術支持請求或故障報告后，將立即以電話方式同該單位取得聯系，并指導用戶解決問題；

現場服務：在客戶授權的情況下，進入客戶的產品基地，定期檢查系統運行狀況，檢測產品未來可能出現的問題；如需工程師現場了解判斷和解決問題，我公司將盡快安排工程師以快的速度趕赴現場；

定期拜訪：產品進入運行階段后，我們安排工程師定期拜訪用戶，隨時監測系統的運行狀況，一方面預防故障的發生，另一方面對發生的各種問題及時做出響應；

應急解決方案：公司設立技術支持領導小組，保證突發事件發生時，能夠迅速召集技術人員，立即制定應急技術方案；對一般性技術故障，可利用電話指導用戶自行解決；在用戶無法解決情況下，及時趕赴現場解決問題（見故障等級處理機制）；

服務響應時間：諸城增益環保設備有限公司將對用戶提供售后服務，并提供滿意的服務響應時間；

電話支持：技術支持與服務時間為 24小時，用戶可通過手機與技術支持人員取得聯系；

現場支持：如果電話無法解決，我們派工程師到現場，具體響應時間為 72小時；

服務監督管理機制：如果用戶對我公司的技術服務人員不滿意，可反饋到公司總部?？偛繉⒘硇邪才偶夹g(shù)服務人員赴現場以圓滿解決問題；

售后服務期限：保質期后的服務：合同中的所有產品、自控系統，均由諸城增益環保設備有限公司提供享有終身技術支持的服務。但在保質期之后的服務，須收取一定的更換、維修、維護成本費；

我們的優勢：全面的技術儲備：產品系統運行故障涉及多方面的技術因素，要求系統工程師具備很高的技術素質。我公司有著強大的技術實力和充足的人才資源，能為企業提供所需要的各種技術服務；

服務周到：我們奉行“一切以客戶為中心”的服務理念，先進的管理制度和完善的服務體系保證了我們能及時提供服務，程度地確保客戶產品運行系統穩定，為企業正常運作提供有力保障；

經驗豐富：我們了解產品系統運行故障的規律和特點，因此能更針對性的提供服務，做到防患于未然，盡可能保證系統的永續運行。
